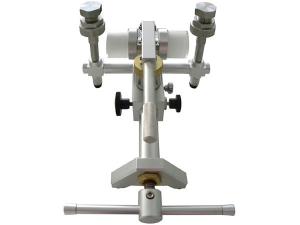

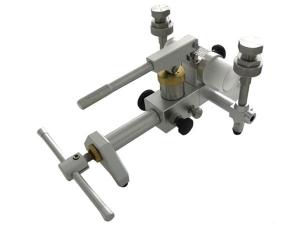

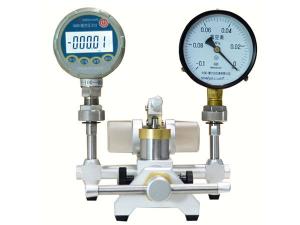

Comparador neumático
, HS701Descripción del comparador de presión neumático
Nuestro comparador neumático HS701 está diseñado para generar presión y vacío para el testeo, ajuste y calibración de instrumentos de medición de presión mecánicos y digitales a través de una medición comparativa. Combina las funciones de tres bombas de presión y reduce el número de equipos necesarios para la calibración in situ.
Características de los comparadores neumáticos
1. Gracias al condensador de aire y la válvula de cierre de diseño único, nuestro comparador de presión ofrece una gran estabilidad durante la calibración de calibradores de micro presión.
2. La válvula de ajuste alcanza una precisión de 0.01mbar (1Pa) y te permite calibrar manómetros de -0.25~0.25bar.
3. Las dos salidas de presión de los comparadores neumáticos cuentan con conectores M20x1.5 que garantizan una conexión y desconexión rápidas del calibrador que estamos testeando sin la necesidad de utilizar una llave inglesa.
4. Esta bomba neumática de calibración es compacta, cuenta con una carcasa resistente y destaca por su fácil operación, portabilidad y estabilidad durante el incremento de presión.
5. El material aleado de alta calidad proporciona una gran rigidez.
6. Nuestro comparador neumático destaca por su diseño de circuito de aire en circulación e incorpora un sistema de precipitación de impurezas que ofrece una gran facilidad de mantenimiento.
Especificaciones técnicas
Modelo: HS701
Rango de presión: -0.95~6bar
Material de trabajo: Air
Precisión de ajuste: 0.01mbar (1Pa)
Materiales: Aluminio (cuerpo), Acero inoxidable (puerto de salida), Buna N (Juntas tóricas)
Puerto de salida: Hembra M20x1.5
Dimensiones: 286Lx198Wx140H(mm)
Peso: 2.2kg
Aplicaciones
Nuestros comparadores de presión HS701 se utilizan para la calibración de manómetros in situ y en laboratorios. Se utilizan principalmente en la industria química, petrolera, militar, metalúrgica y productora de energía.

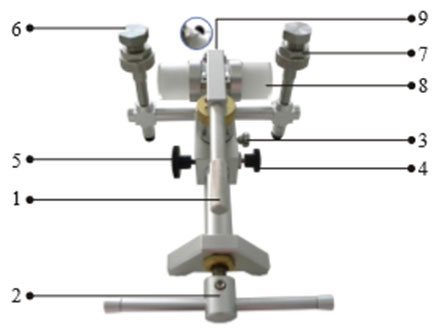

Componentes de los comparadores neumáticos HS701
1. Bomba manual
Levanta la bomba manual y presiónala hacia abajo repetidamente para generar vacío y presión.
2. Husillo de avance
Incrementa la presión girando el husillo de avance en el sentido de las agujas del reloj, disminuye la presión girando el husillo de avance en el sentido contrario a las agujas del reloj.
3. Válvula de inversión (positivo/vacío)
Utilice el botón para cambiar entre presión positiva y vacío (presiónala para la calibración de presión positiva y tira de ella para la función de vacío).
4. Válvula de alivio
Gira la válvula en el sentido de las agujas del reloj para cerrarla antes de la generación de presión, y gírala despacio en el sentido contrario a las agujas del reloj para eliminar la presión del sistema.
5. Válvula de ajuste F
Esta válvula está diseñada para el ajuste de presión de alta precisión. Gírala en el sentido de las agujas del reloj para incrementar la presión y en el sentido contrario a las agujas del reloj para reducirla.
6. Enchufe
Enróscalo cuando el comparador no esté en uso. Previene que polvo y otros materiales se introduzcan en el puerto.
7. Puerto de presión (salida)
Dos puertos de salida de presión: uno es para los instrumentos de medición de referencia y el otro para el calibrador que testeamos.
8. Condensador de aire
Contiene el aire.
9. Válvula de cierre
Abre la válvula para la calibración de calibradores pequeños (-0.25~0.25bar)
Qué incluye el paquete
1. Comparadores neumáticos
2. 10 juntas tóricas
3. 1 copia del informe de prueba
4. 1 copia del manual de usuario
