Comparadores electrónicos

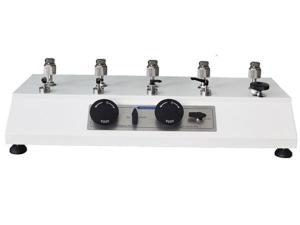

, HS316L y HS317LDescripción de los comparadores de presión electrónicos
Nuestros comparadores electrónicos HS316L y HS317L ofrecen la precisión, estabilidad, eficiencia y capacidad que necesitas para calibrar manómetros, transmisores, interruptores y otros instrumentos de presión a través del método de medición por comparación. Estos comparadores se utilizan principalmente en la industria química, petrolera, metalúrgica y generadora de energía.
Características de nuestros comparadores de presión
1. Fuente de aire externa para cebado (en lugar de bomba manual).
2. El servo control garantiza una generación de presión rápida y de alta precisión.
3. Los 5 puertos de presión con conectores rápidos estándares M20*1.5 permiten la calibración simultánea de 4 manómetros.
4. La precisión del regulador de presión alcanza 1kPa.
5. El rendimiento de sellado proporciona una gran facilidad de limpieza y mantenimiento del sistema de calibración de presión.
6. El proceso de calibración se realiza en 2 minutos y la estabilización de presión en tan solo 5s.
7. El circuito de aire destaca por su estructura rígida y reforzada. Esto ofrece un gran rendimiento de sellado y una generación de presión más estable.
Especificaciones técnicas
Rango de presión: 0~25bar (HS316L); 0~60bar (HS317L)
Material de trabajo: Aire
Materiales: Acero para el cuerpo; acero inoxidable para los puertos de salida
Conexión de presión: Hembra M20*1.5
Dimensiones: 850Lx320Wx250H (mm)
Peso: 24kg
Embalaje: caja de madera contrachapada
Entorno de trabajo: Laboratorio

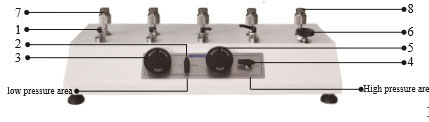

Componentes de los comparadores de presión
1. Válvula de cierre
Se utiliza para la salida correspondiente. Para interrumpir la conexión entre la salida y el sistema, solo tienes que girarla en el sentido de las agujas del reloj.
2. Conmutación (área de baja presión)
Tres posiciones seleccionables—"Cero, parada, refuerzo"
3. Regulador de presión (área de baja presión)
Gíralo en el sentido de las agujas del reloj hacia el símbolo "+" para llevar a cabo la presurización con antelación, y disminuye la presión girándolo en el sentido contrario a las agujas del reloj hacia el símbolo "-".
4. Conmutación (área de alta presión)
Tres posiciones seleccionables—"Cero, parada, refuerzo"
5. Regulador de presión (área de alta presión)
Después del cebado, gira el regulador en el sentido de las agujas del reloj hacia el símbolo "+" para incrementar la presión, y gíralo en el sentido contrario a las agujas del reloj hacia el símbolo "-" para reducir la presión.
6. Válvula de descarga
Gira la válvula en el sentido contrario a las agujas del reloj para abrirla y descargar impurezas, como el aceite, del comparador de presión. Gírala en el sentido de las agujas del reloj antes de la generación de presión.
7. Puertos de presión (salidas)
Tiene cinco puertos de presión. Uno está diseñado para el calibrador de referencia y los otros para los calibradores que queremos testear.
8. Enchufe
Fíjalo cuando el comparador de presión no está en uso para evitar que polvo u otros materiales entren dentro del sistema.
