Comparador electrónico

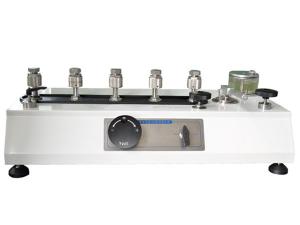

, HS318LDescripción del comparador de presión electrónico
El comparador electrónico HS318L es una fuente de presión excelente que está diseñada para llevar a cabo la calibración por comparación. Según el control de la servoválvula, la presión puede estabilizarse rápidamente y no cambia después de la estabilización. La fuente de aire externa permite generar una presión de hasta 600bar. La válvula de ajuste F proporciona un ajuste de presión de alta precisión con un valor de presión ajustable mínimo de 1kPa. Además, nuestros comparadores electrónicos garantizan una generación de presión rápida. Con solo 5 segundos, pasa de cero a rango completo.
Características de nuestros comparadores electrónicos
1. El depósito de aceite transparente permite visualizar el material de trabajo y puede extraerse fácilmente para su limpieza.

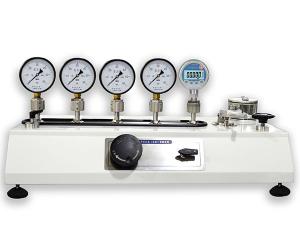

2. Los 5 puertos de presión con conectores rápidos estándares M20*1.5 permiten realizar una conexión simultánea de 4 manómetros para el testeo, lo que ofrece una calibración más eficiente y rápida.
3. Fáciles de utilizar. Con un solo darle a un botón, podrás generar presión desde cero a rango completo.
4. El circuito de aire destaca por su estructura rígida y reforzada, lo que ofrece un alto rendimiento de sellado y una generación de presión estable.
5. La función de cebado amplifica el rango de calibración y soluciona las dificultades de calibración de diferentes calibradores.
Especificaciones técnicas
Rango de presión: 0~600bar
Material de trabajo: aceite para transformadores 25#
Materiales: Acero para el cuerpo; acero inoxidable para puertos de salida
Conexión de presión: Hembra M20*1.5
Dimensiones: 730Lx350Ax250H (mm)
Peso: 26.5kg
Embalaje: caja de madera contrachapada
Entorno de trabajo: laboratorios
Aplicaciones
Nuestros comparadores de presión se utilizan principalmente en la industria química, petrolera, metalúrgica y generadora de electricidad. Estos comparadores proporcionan la precisión, estabilidad, eficiencia y capacidad que necesitas para la calibración de transmisores de presión, manómetros, interruptores de presión y otros instrumentos de presión.
| Comparadores electrónicos HS318L Huaxin | Comparadores similares de nuestros competidores | |
| Sistema de generación de presión y estabilidad de sellado | 1) Sistema de generación de presión único en la industria. 2) Fuente de aire externa. 3) La duración de generación de presión de hasta 60mPa es inferior a 10s; la estabilización de presión se realiza en menos de 5s. 4) Alta estabilidad. 5) Servoválvula para el control de presión. 6) Prueba de hermeticidad y prueba de envejecimiento antes del envío. |
Ajuste de presión manual y bomba de cebado independiente Difíciles de utilizar y control de presión de baja precisión |
| Sistema de filtración | 1) Depósito de aceite de múltiples funciones que destaca por su diseño de una pieza con válvula de cierre. 2) Depósito de aceite con sistema de filtración que facilita su limpieza y recambio. 3) Sin diferencia de nivel de líquido |
No ofrece esta función |
| Sistema de cebado | La bomba de cebado puede utilizarse en diferentes ángulos | No ofrece esta función |
| Seguridad | 1) Compresor de aire externo con sistema de control de presión; la presión de la fuente de aire es suficiente para generar una presión de 60mPa. 2) Función de protección de sobrepresión para calibradores. |
Bomba manual independiente para cebado daña a los calibradores |
| Hermeticidad | 1) La conexión rápida de la fuente de aire garantiza una excelente hermeticidad combinada con una alta precisión de control de presión (presión hidráulica< 1kPa). 2) El circuito de aire resistente y reforzado facilita el mantenimiento; |
El ajuste de presión manual no es tan preciso El sello roscado provoca diferentes puntos de fuga y dificulta el mantenimiento. |

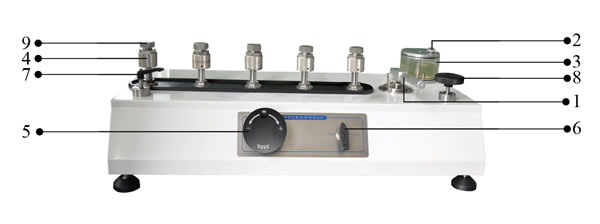

Componentes de los comparadores electrónicos
1. Bomba manual
Levanta la bomba manual y presiónala hacia abajo repetidamente para movilizar el pistón y realizar el cebado del sistema.
2. Tuerca de ventilación
Entrada para la carga de aceite para transformadores 25#. Gírala en el sentido contrario a las agujas del reloj para añadir o sustituir aceite.
3. Depósito de aceite
Depósito de aceite transparente para la observación de material de trabajo. Es fácil de extraer, lo que facilita la limpieza.
4. Puertos de presión (salidas)
Cinco puertos de salida de presión: uno es para los instrumentos de medición de referencia y el otro para los calibradores que testeamos.
5. Regulador de presión
Después del cebado del sistema, gira el regulador en el sentido de las agujas del reloj (hacia el símbolo"+") para incrementar de presión y gíralo en el sentido contrario a las agujas del reloj (hacia el símbolo "-") para reducir la presión.
6. Conmutación
Tres posiciones seleccionables "Cero, parada, refuerzo".
7. Válvula de cierre 1
Gírala en el sentido de las agujas del reloj para interrumpir la conexión entre la salida y el sistema de calibración de presión.
8. Válvula de cierre 2
Ciérrala antes de la generación de presión (en el sentido de las agujas del reloj). Ábrela para eliminar la presión (en el sentido contrario a las agujas del reloj).
9. Enchufe
Enróscalo cuando el comparador no esté en uso. Previene que polvo y otros materiales se introduzcan en el puerto.
